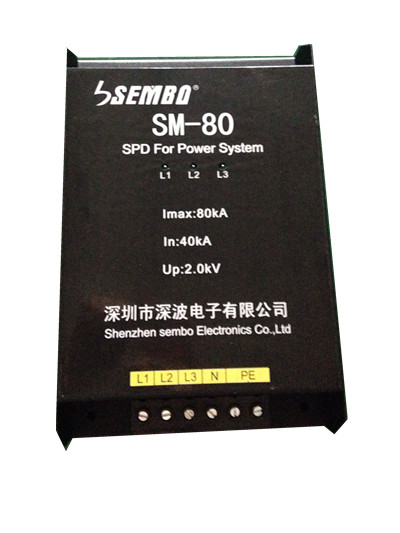

一体化电源防雷箱
性能特点：
-一体化设计，采用多级压敏嵌位并联技术。
-通流容量大,残压低,响应时间快
-带负载过流、过热、失效分离装置
-共模、差模全保护模式
-工作状态指示及过电压计数,提供声光告警及遥信
-采用压敏串接气放管彻底消除漏电流,安全性能更高
-配有完整的接线,可实现凯文或并联接线方式
-箱体采用优质钢材制作,阻燃、防腐
应用领域：
SM系列产品是按SPD I\II级分类试验要求设计的一体化复合型三相电源电涌保护器,可用于电源线路的负载设备第一、二级防护,防止低压设备受到过压干扰甚至直击雷破坏,应用于防雷分区LPZ0A-2界面。
•广泛应用于通信、电力、厂矿、金融、民航、铁路等系统的主电源防雷击及过电压保护；
• 建筑物总配电屏，配电柜，配电箱，须安装第一级防雷设施的环境；
• 无人执守但须安装第一级带遥信指示的防雷设备的环境; 需要有第一级防雷失效指示及报警指示及雷电泄放记录环境；
产品尺寸
参数选型表：
|
型号
|
SM-120
|
SM-100
|
SM-80
|
SM-60
|
|
标称工作电压Un
|
380V
|
|
最大持续工作电压Uc
|
385V
|
|
标称放电电流（8/20μS）In
|
60 kA
|
50 kA
|
40 kA
|
30 kA
|
|
最大放电电流（8/20μS）Imax
|
120 kA
|
100 kA
|
80 kA
|
60 kA
|
|
压保护水平（In）Up
|
≤1.9kV
|
≤1.7kV
|
≤1.5kV
|
≤1.4kV
|
|
响应时间tA
|
≤25ns
|
|
备用保险丝
|
250A
|
125A
|
|
温（湿）度范围
|
-40℃…+80℃,相对湿度≤95%
|
|
安装接线方式/规格
|
并联/多股线35mm2
|
|
工作状态指示
|
声光告警和遥信功能
|
|
安装位置及方式
|
室内壁挂式
|
|
箱体防护等级
|
IP20
|
|
箱体外形尺寸
|
285x180x70mm
|
