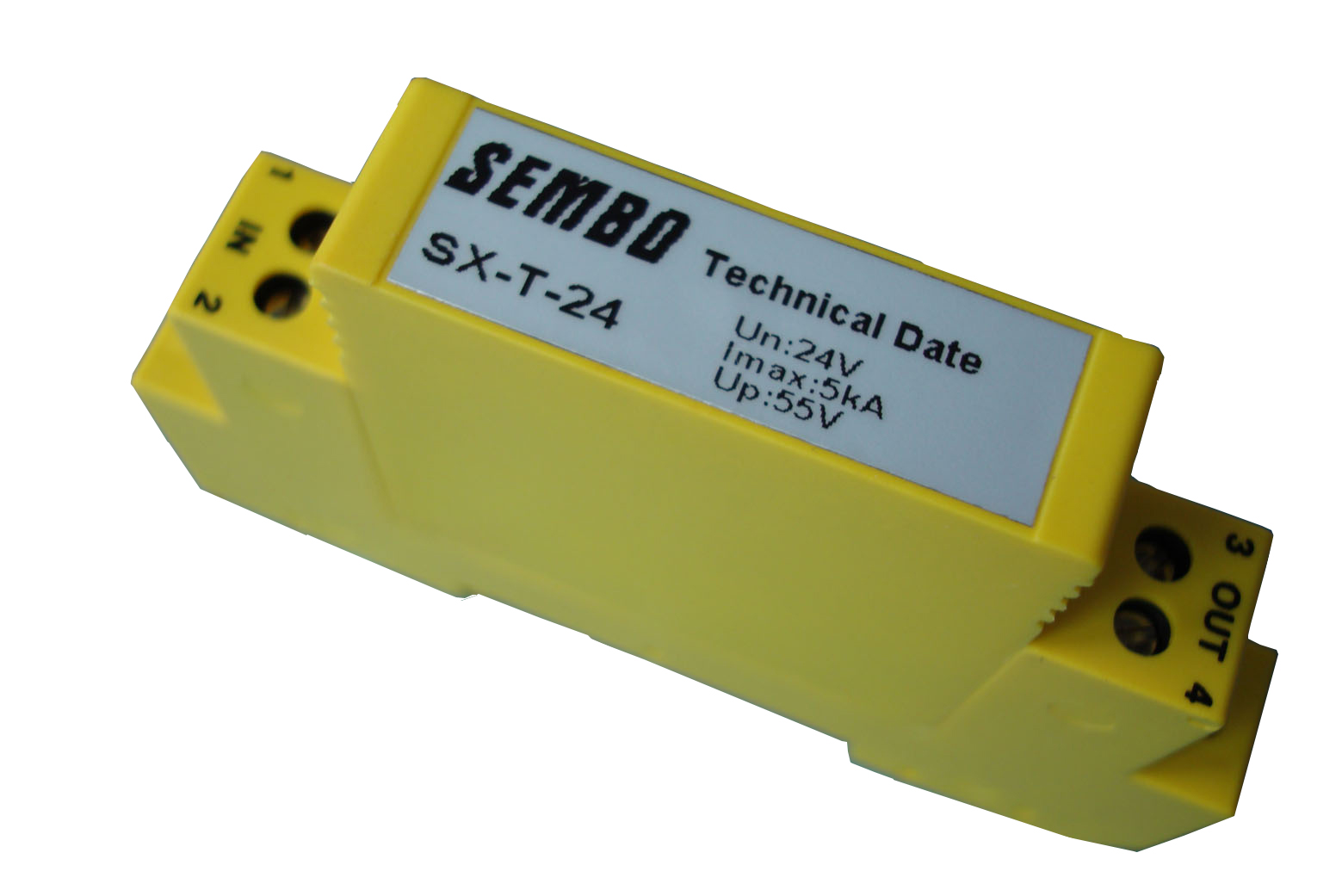

| SX-T系列 端子型信号电涌保护器 |
|
| |
| 产品详细说明 : |
端子型信号电涌保护器
性能特点
-热插拔分离结构,更换模块时信号不中断，便于维护
-通流容量大,响应时间快,保护水平低
-采用标准导轨安装方式,可适用集中接线安装场合
-多级电压保护,应用范围广泛
-信号传输性能优越
-可对各种通信线路进行保护
应用领域：
SX-T系列产品用于端子方式连接的可插拔式两条双绞线电涌保护器,防止信息线路上由于雷电引起的浪涌过电压对相关设备造成危害,可用于各种与电话线或数据控制线连通的设备保护,安装于防雷分区LPZ1-3界面。
产品尺寸
参数选型表：
|
型号
|
SX-T-5
|
SX-T-12
|
SX-T-24
|
SX-T-48
|
SX-T-110
|
|
标称工作电压Un
|
5V
|
12V
|
24V
|
48V
|
110V
|
|
最大持续工作电压Uc
|
6V
|
18V
|
30V
|
60V
|
170V
|
|
标称电流IL
|
2A
|
|
标称放电电流（8/20μS）In
|
3kA
|
5kA
|
|
最大放电电流（8/20μS）Imax
|
5kA
|
10kA
|
|
线-线电压保护水平（In）Up
|
≤15V
|
≤30V
|
≤55V
|
≤85V
|
≤270V
|
|
线-PG电压保护水平（In）Up
|
≤600V
|
|
响应时间tA
|
≤1ns
|
|
带宽fG
|
2MHz
|
|
插入损耗aE
|
≤0.5dB
|
|
温度范围
|
-40℃…+80℃
|
|
接口形式
|
螺丝端子
|
|
安装接线规格
|
1.5mm2～4mm2
|
|
外壳材料
|
PBT橙色阻燃塑料,UL94-V0
|
|
外形尺寸
|
13.5x65x90mm
|
|
安装支架
|
35mm电气导轨
|
|
防护等级
|
IP20
|
|
|
|
|
