性能特点：
-保护RS-232、RS-422、RS-485等串行接口,DB型的并行接口
-低电压保护水平
-较高的浪涌抑制能力
-传输性能优越
-快速、简易安装
-可提供线路全保护
应用领域：

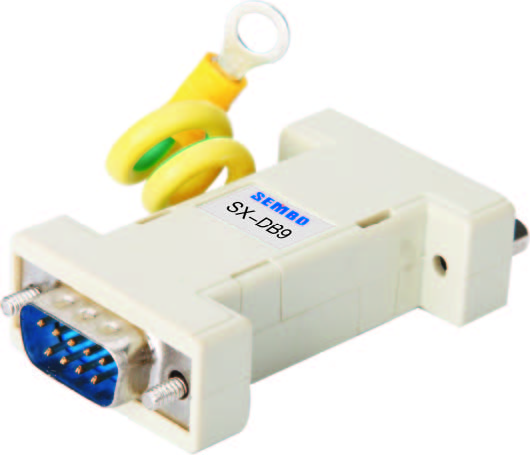

SX-DB系列串口信号电涌保护器,可插拔式,应用在带有D类接口的通信设备上（如计算机、通信总线等）的过电压保护,安装于防雷分区LPZ1-3界面。
产品尺寸
参数选型表：
|
型号
|
SX-DB9
|
SX-DB15
|
SX-DB25
|
|
标称工作电压Un
|
5V
|
|
最大持续工作电压Uc
|
8V
|
|
标称放电电流（8/20μS）In
|
200A
|
|
最大放电电流（8/20μS）Imax
|
300A
|
|
线-SG电压保护水平（In）Up
|
≤24V
|
|
SG-PG电压保护水平（In）Up
|
≤200V
|
|
响应时间tA
|
≤1ns
|
|
寄生电容C
|
300pF
|
|
数据传输速率Vs
|
2Mbps
|
|
插入损耗aE
|
≤0.3dB
|
|
温度范围
|
-40℃…+80℃
|
|
保护线路
|
Pin1-9
|
Pin1-15
|
Pin1-25
|
|
接口类型
|
DB9
|
DB15
|
DB25
|
|
外壳材料
|
阻燃塑料
|
|
外形尺寸
|
56x34x16mm
|
65x55x18mm
|
|
防护等级
|
IP20
|
信号防雷器
