 信号防雷器 |
|
|
| 三合一电涌保护器 |

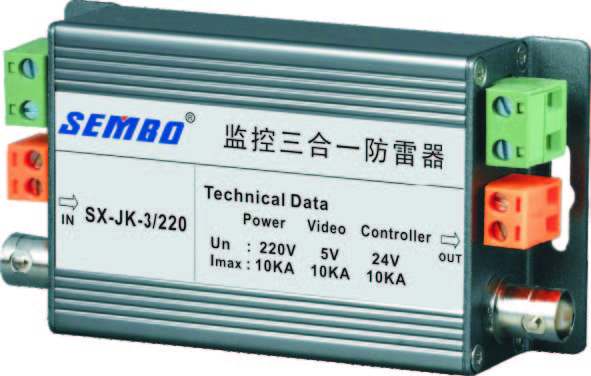

| SX-JK系列电涌保护器（SPD） |
|
| |
| 产品详细说明 : |
性能特点：
-多功能过压保护
-限制电压低,响应时间快
-插入损耗小,通流容量大,传输性能优越
-体积小,安装简单,维护方便
应用领域：
SX-JK-3一体化三合一多功能监控专用电涌保护器,适用带云台摄像枪、高速球型摄像机的电源线路、视频线路和控制线路进行防护。
产品尺寸
参数选型表：
|
型号
|
SX-JK-3/24
|
SX-JK-3/220
|
|
电源
|
视频
|
控制
|
电源
|
视频
|
控制
|
|
标称工作电压Un
|
24V
|
5V
|
24V
|
220V
|
5V
|
24V
|
|
最大持续工作电压Uc
|
30V
|
8V
|
30V
|
275V
|
8V
|
30V
|
|
标称电流IL
|
10A
|
-
|
2A
|
10A
|
-
|
2A
|
|
标称放电电流（8/20μS）In
|
5kA
|
|
最大放电电流（8/20μS）Imax
|
10kA
|
|
电压保护水平（In）Up
|
≤120V
|
≤30V
|
≤60V
|
≤600V
|
≤30V
|
≤60V
|
|
响应时间tA
|
≤25ns
|
≤1ns
|
≤25ns
|
≤1ns
|
|
传输速率Vs
|
-
|
20Mbps
|
2Mbps
|
-
|
20Mbps
|
2Mbps
|
|
插入损耗aE
|
-
|
≤0.5dB
|
-
|
≤0.5dB
|
|
温度范围
|
-40℃…+80℃
|
|
接口类型
|
螺丝端子
|
BNC
|
螺丝端子
|
螺丝端子
|
BNC
|
螺丝端子
|
|
安装接线规格
|
4mm2
|
-
|
2.5mm2
|
4mm2
|
-
|
2.5mm2
|
|
外壳材料
|
灰色铝合金
|
|
外形尺寸
|
105x56x27mm
|
|
安装支架
|
室内壁挂式
|
|
防护等级
|
IP20
|
|
|
|
|
