性能特点：
-高雷电流通流能力
-工作频带宽
-卓越射频信号传输性能
-驻波比小,插入损耗低
-内置可更换式放电管,安装维护简单
产品概述

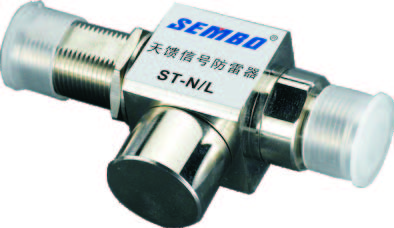

ST系列产品开关型天馈电涌保护器用以防止因馈线感应雷击过电压而对天线及收发设备造成的损害,适用于无线通信,移动基站,微波通信,广播电视等同轴天馈系统信号防雷浪涌保护,安装于防雷分区LPZ0A-1及后续分区。
产品尺寸
参数选型表：
|
型号
|
ST-F
|
ST-BNC
|
ST-N
|
|
最大持续工作电压Uc
|
64V
|
|
标称放电电流（8/20μS）In
|
10kA
|
|
最大放电电流（8/20μS）Imax
|
20kA
|
|
电压保护水平（In）Up
|
≤600V
|
|
响应时间tA
|
≤100ns
|
|
最大传输功率P
|
150W
|
200W
|
400W
|
|
带宽fG
|
0-2500MHz
|
|
插入损耗aE
|
≤0.3dB
|
|
驻波比SWR
|
≤1.2
|
|
特性阻抗Z
|
50Ω
|
|
温度范围
|
-40℃…+80℃
|
|
接口形式
|
F
|
BNC
|
N
|
|
外壳材料
|
黄铜
|
|
外形尺寸
|
Φ21x48mm
|
57x29x25mm
|
60x29x25mm
|
|
防护等级
|
IP20
|
