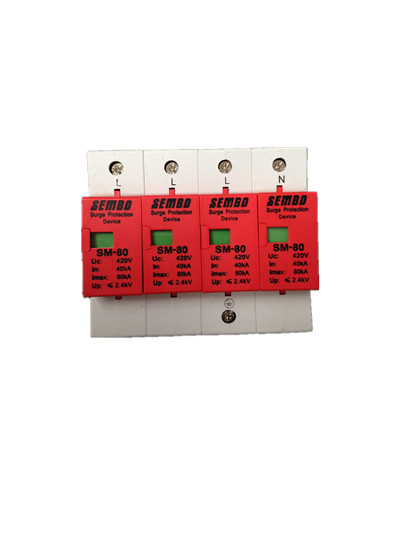

II级电涌保护器（SPD）
SM系列 |
|
| |
| 产品详细说明 : |
|
II级电涌保护器
性能
-单相或三相,适用于各种供电系统
-模块化分离结构,运维简便
-可视的失效指示窗口
-采用多级压敏嵌位并联技术
-配有遥信接点,实现远程监控
-通流能力强,响应时间快,残压低
-双重的动态热脱扣装置,温控断路技术
产品概述
SM-…系列产品是按SPD II级分类试验要求设计的限压型电涌保护器,可用于电源线路的负载设备第一级防护,防止低压设备受到过压干扰,安装于防雷分区LPZ0A-1或更高的界面。
• 建筑物总配电屏，配电柜，配电箱，须安装第一级防雷设施的环境；尤其适合于与电源柜等配套。
技术参数
|
型号
|
SM-160/3+N
|
SM-120/3+N
|
SM-100/3+N
|
SM-80/3+N
|
|
标称工作电压Un
|
220V/380V
|
|
最大持续工作电压Uc
|
385V
|
|
标称放电电流（8/20μS）In
|
80kA
|
60kA
|
50kA
|
40kA
|
|
最大放电电流（8/20μS）Imax
|
160kA
|
120kA
|
100kA
|
80kA
|
|
电压保护水平（In）Up
|
≤3.0kV
|
≤3.0kV
|
≤2.7kV
|
≤2.5kV
|
|
响应时间tA
|
≤25ns
|
|
备用保险丝
|
250A
|
250A
|
250A
|
160A
|
|
短路容量
|
50kA/50Hz
|
50kA/50Hz
|
50kA/50Hz
|
50kA/50Hz
|
|
温度范围Tu
|
-40℃…+80℃
|
|
安装接线方式/规格
|
并联/多股线25mm2
|
|
工作状态/故障指示
|
绿/红
|
|
外壳材料
|
强化热熔塑料,UL94-V0
|
|
安装宽度
|
8mods
|
|
安装支架
|
35mmDIN轨
|
|
防护等级
|
IP20
|
|
SM-120-… FM附加参数
|
|
远程报警端子类型
|
开关转换触点
|
|
远程信号
|
AC：250V/0.5A
|
|
遥信端子接线规格
|
最大1.5mm2
|
|
|
|
|
